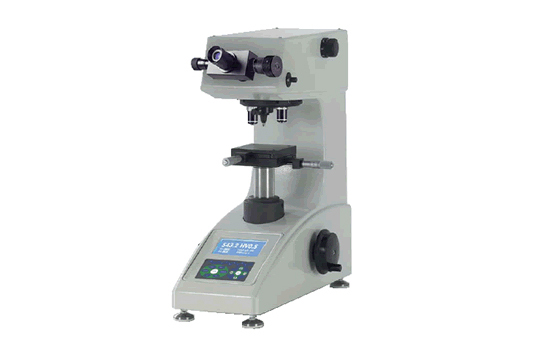

自动转塔显微维氏硬度计 402-MVA 美国沃伯特
公制压痕读数微分头及内置硬度值计算器
1、带公制压痕读数微分头的测量显微镜
2、电机自动加卸载控制
3、操作简单
4、双光通道(目镜及CCD摄像通道)
5、可选CCD摄像装置及图像处理系统
应用范围
- 钢、有色金属、IC薄片
- 薄塑料、金属薄片、涂层、表面覆层、层压金属
- 热处理、碳化层和淬火硬化层的深度与硬度梯度
- 从薄膜键盘输入压痕对角线长度,内置计算器自动计算出硬度值并显示在LCD屏上
技术规格
|
显微维氏标尺 |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.3, HV0.5, HV1 |
|
显示 |
保持时间(秒)，硬度值 |
|
试验力 |
10 - 25 - 50 - 100 - 200 - 300 - 500 - 1000gf |
|
精度 |
符合EN-ISO 6507和ASTM E384 |
|
加载控制 |
自动(加载/保持/卸载) |
|
试验力保持时间 |
5 ~ 60秒(5秒为增量) |
|
试验力选择 |
外置式选力旋钮，试验力显示在LCD屏上 |
|
物镜 |
10×，40× |
|
目镜放大倍数 |
10× |
|
总放大倍数 |
100×(观察)，400×(测量) |
|
测量范围 |
200μm |
|
分辨率 |
0.5μm |
|
XY试台尺寸 |
100 x 100mm |
|
行程范围 |
25 x 25mm |
|
分辨率 |
0.01mm(微分头) |
|
试件最大高度 |
85mm(2.55") |
|
最大宽度 |
120mm(3.35")(从压头中心线至机壁距离) |
|
光通道 |
双光通道(目镜及CCD摄像通道) |
|
电源 |
110-220V 50Hz |
|
尺寸 |
513×320×470mm |
|
重量 |
36kg |
标准配置
1、主机
2、物镜（10×, 40×）
3、显微维氏压头
4、目镜
5、X-Y试台
6、平口钳
7、圆柱试台
8、薄形零件试台
9、硬度块(2块)
10、电源线
11、保险丝
12、卤素灯泡
13、螺丝刀
14、内六角扳手
15、水平仪
16、水平调节螺钉
17、RS232/ ISP通信线
18、防尘罩
可选附件
1、克努普氏压头
2、CCD图像处理系统
3、硬度块 |
|
