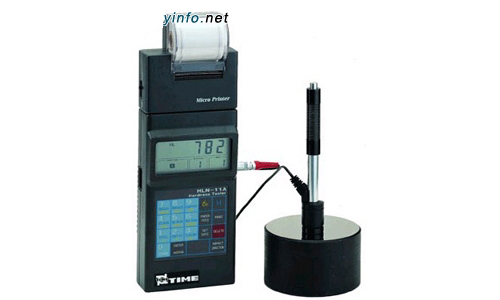

HLN-11A型里氏硬度计
一种新型的硬度测试仪器，它是根据最新的里氏（Dietmar Leeb）硬度测试原理利用最先的微处理器技术设计而成。
HLN-11A里氏硬度计具有测试精度高、体积小、操作容易、携带方便，测量范围宽的特点。它可将测得的HL值自动转换
成布氏、洛氏、维氏、肖氏等硬度值并打印记录，它还可配置适合于各种测试场合的配件。HLN-
11A里氏硬度计可以满足于各种测试环境和条件。
主要功能
1.可实现六种硬度（HV、HRC、HRB、HB、HV、HS）之间的相互转换
2.自动识别冲击装置类型（D、DC、D+15、C、DL、G）
3.可打印测试结果
4.打印机与主机可分离
5.通过键盘选择测试材料及测试方向
冲击装置技术参数一览表
|
冲击型装置类 |
D/DC/DL |
D+15 |
C |
G |
E |
|
冲击能量 |
11Nmm |
11Nmm |
2.7Nmm |
90Nmm |
11Nmm |
|
冲击体质量 |
5.5g/5.5g/7.3g |
7.8g |
3.0g |
20g |
5.5g |
|
球头硬度 |
1600HV |
1600HV |
1600HV |
1600HV |
5000HV |
|
球头直径 |
3mm |
3mm |
3mm |
5mm |
3mm |
|
球头材料 |
碳化钨 |
碳化钨 |
碳化钨 |
碳化钨 |
金刚石 |
|
冲击装置直径 |
20/20/6mm |
20mm |
20mm |
30mm |
20mm |
|
冲击装置长度 |
147/86/202mm |
162mm |
138mm |
255mm |
155mm |
|
冲击装置质量 |
75/50/60g |
80g |
75g |
250g |
80g |
|
试件最大硬度 |
940/940/950HV |
940HV |
1000HV |
650HB |
1200HV |
|
试件表面最小粗糙度（Ra) |
2μm |
2μm |
0.4μm |
7μm |
2μm |
|
试件最小质量 |
可直接测量 |
>5kg |
>5kg |
>1.5kg |
>15kg |
>5kg |
|
需稳定支承 |
2--5kg |
2--5kg |
0.5--1.5kg |
5--15kg |
2--5kg |
|
需密实耦合 |
0.05--2kg |
0.05--2kg |
0.02--0.5kg |
0.5--5kg |
0.05--2kg |
|
试件最小厚度 |
密实耦合 |
3mm |
3mm |
1mm |
10mm |
3mm |
|
硬化层最小厚度 |
0.8mm |
0.8mm |
0.2mm |
1.2mm |
0.8mm |
|
硬度300HV时球头 |
压痕直径 |
0.54mm |
0.54mm |
0.38mm |
1.03mm |
0.54mm |
|
压痕深度 |
24μm |
24μm |
12μm |
53μm |
24μm |
|
硬度600HV时球头
|
压痕直径 |
0.54mm |
0.54mm |
0.32mm |
0.90mm |
0.54mm |
|
压痕深度 |
17μm |
17μm |
8μm |
41μm
|
17μm |
|
硬度800HV时球头 |
压痕深度 |
0.35mm |
0.35mm |
0.35mm |
--- |
0.35mm |
|
压痕直径 |
10μm |
10μm |
7μm |
--- |
10μm |
|
冲击装置适用范围 |
D型测量通用件；DC型测量内孔或狭小空间内部表面；DL型测量细长窄槽底 |
D+15型测量沟槽或凹入的表面 |
C型测量小的或轻薄的试件及表面硬化层 |
G型测量大的或厚重的试件及表面较粗糙的铸件 |
E型适合测量硬度极高的试件和轧辊 |
|
|
|
|
|
|
|
|
|
|
|
|
主要技术参数
|
示值误差 |
相对误差±0．8％(LD=800时) |
|
示值重复性误差0．8％(LD=800时) |
|
硬度被测材料 |
钢和铸钢、合金工具钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜等 |
|
强度被测材料 |
碳钢、铬钢、铬钒钢、铬镍钢、铬钼钢、铬锰硅钢、超高强度钢、不锈钢 |
|
工作温度 |
0--40℃ |
|
工作电压 |
4.7V--6.0V |
|
测试方向 |
任意 |
|
整机重量 |
0．675Kg(标准配置：硬度计主机十打印装置十冲击装置D) |
|
外形尺寸 |
270×86×47（mm） |
|
一次充电工作时间 |
约24小时 |
测试及换算范围
|
冲击装置D、DC |
|
|
HRC |
HRB |
HB |
HV |
HSD |
|
STEEL钢和铸钢 |
17.9-68.5 |
59.6-99.5 |
93-651 |
83-976 |
32.2-99.5 |
|
SWT.ST合金工具钢 |
20.4-67.1 |
|
|
80-898 |
|
|
GC.IRON灰铸铁 |
|
|
93-334 |
80-898 |
|
|
NC.IRON球墨铸铁 |
|
|
131-387 |
|
|
|
C.ALUM铸铝合金 |
|
|
30-159 |
|
|
|
BRASS(黄铜)铜锌合金 |
|
13.5-95.3 |
40-173 |
|
|
|
BRONZE(青铜)铜锡合金 |
|
|
60-290 |
|
|
|
COPPER纯铜 |
|
|
45-315 |
|
|
