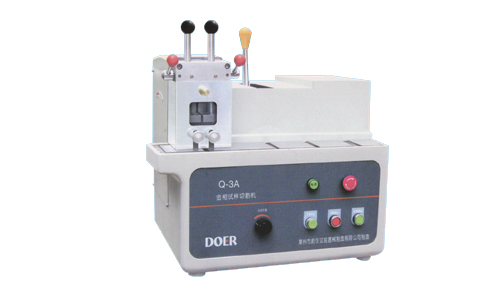

Q-3A试样切割机

    Q-3A试样切割机是用于切割一般金相、岩相试样材料，机身设有冷却通道及开关，在切割时可通过配置好的冷却液来带走在切割中所产生的热量，避免试样过热而烧伤组织。对岩石、陶瓷等试样材料的切割，必须用金刚石砂轮片才可切割（金刚石砂轮片需特殊订货）。该机操作使用方便、安全可靠，是实验室制样必备设备之一。



结构特征概述：

    砂轮主轴装在摇臂轴承座里，通过三角带的传动而获得砂轮片的转速，切割进给量的快慢，决定于手动摇臂摆动的快慢。

    工作台前上方是样件快速夹紧机构，压杆可上下任意动、夹紧、使用方便灵活，压杆中空通冷却液、压块下方为工作钳口，有V型槽，供夹紧试样用，工作台上装有透明有机玻璃防护罩，供切割时观察防护之用，机体内有进出水道和冷却液开关，冷却液的流量大小，可根据切割需要任意调节或开关。
    冷却水箱是专供储存冷却液之用，配置好的冷却液，可循环使用。对冷却液一定要选用滑性较好的冷却剂进行配置，切忌使用一般自来水作为冷却液。



技术参数：
    1.最大切割宽度       60mm

    2.最大切割宽度       60mm

    3.最大切割高度       80mm

    4.最大切割面直径     Ø50mm.

    5.砂轮片规格         250×2.5×32mm

    6.电动机             y900L-2     2.2kw.

    7.外形尺寸           580×560×680mm
