一. 特点:
1、高低两档不同的透射照明,适应不同工件的测量要求。
2、特殊工艺加工的非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,精度更有保证。
3、轴流风机双向散热,超强散热功效,国产同类投影仪无可比拟的散热优势。
4、体积小,重量轻,占地省。
5、量身订做长寿命灯泡,满足连续长时间使用投影仪需求。
6、可选附件齐全,各种零件测量更方便、快捷。
7、投影屏影像为正像。

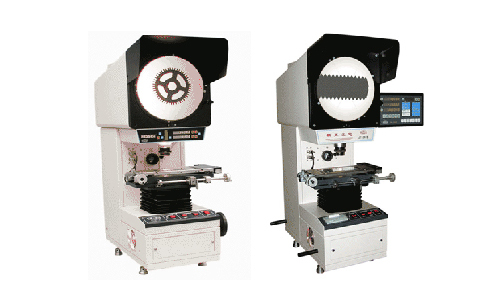

8、JT12A-A型带有RS232端口,JT12A-B型投影仪带有多功能数显表。
9、反射照明系统调节方便、稳定可靠、操作舒适。
10、工作台底座关开门设计,维护更显方便。
二、 用途:
投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量,使用方便,效率高,是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。
三、 规格参数:
投影屏使用范围(mm):φ300
投影屏旋转范围:0°~360°
旋转角度显示当量:1′
旋转角度准确度:6′
工作台尺寸:340㎜×152㎜
X向:150mm
Y向:50mm
Z向(调焦):80 mm
X、Y坐标准确度:(4+40L)μm,式中L为测量长度,单位:m
物镜:
物镜放大倍数 |
物方视场(mm) |
物镜工作距离(mm) |
10× |
¢30 |
75 |
20× |
¢15 |
69.6 |
50× |
¢6 |
27 |
100× |
¢3 |
26 |
四、附件(含标配件及选配件)
20×物镜(带20×半透半反镜)
50×物镜(带50×半透半反镜)
100×物镜(通用50×半透半反镜)
放大镜、大标尺、小标尺
1、影像边缘检测器 2、顶针架 3、V型架 4、定位压板组 5、圆工作台
五、 JT12A-A:CD202二维测量软件功能
