用途:

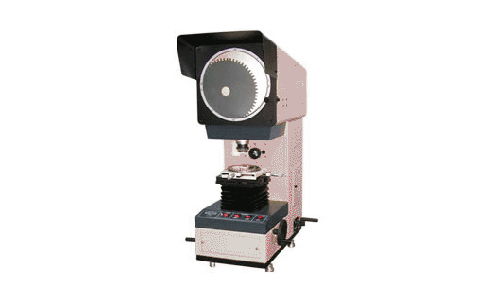

本仪器能高效地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件,该仪器广泛地应用于机械制造业,仪器仪表和钟表行业有关厂矿的计量室和车间。
规格参数:
1.投影屏:
投影屏尺寸(mm)φ300
投影屏旋转范围0°~360°
2.物镜:
放大倍率 |
10× |
20×(选购) |
50×(选购) |
100×(选购) |
物方线视场 |
φ30mm |
φ15mm |
φ6mm |
φ3mm |
物方工作距离 |
75.2mm |
69.6mm |
27.0mm |
26.2mm |
放大倍率误差 |
0.08% |
3.工作台
X坐标行程0~50mm 分划值0.01mm
Y坐标行程0~50mm 分划值0.01mm
Z坐标行程0~60mm (调焦行程)
圆工作台旋转范围:0°~360°
圆工作台旋转分划值:1°
游标分划值:2′
工作台最大载重:10kg
X、Y 坐标示值准确度(20+40L)μm
其中L为测量长度,单位:m
旋转角度准确度:6′
4.照明光源:
透射照明12v 100w卤钨灯
反射照明24v 150w卤钨灯
5.外形尺寸:长×宽×高
480×780×1150mm
6.仪器重量:
110kg
