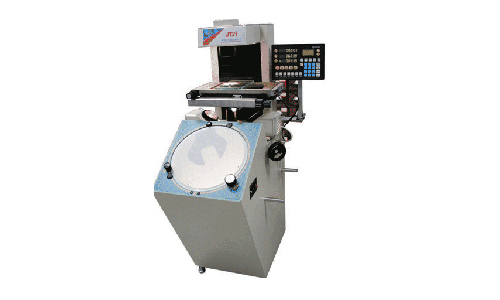

一、特点:
整机造型精巧独特,操作方便,符合人性化设计。
特别适合投影像的描绘、轮廓形状观察等比较测量检查。
物镜变换采用直插式,端面配合,更换极为方便。
独有的光学设计,坚固、精确的机械结构。
物方工作距离大,大工作台面,大尺寸测量范围。
二、用途:
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状,例如:样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
因为350mm的投影屏向前方倾斜,所以最适合于投影像的描绘、轮廓形状观察等比较测量检查。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关厂矿的计量室和车间。
三、仪器的规格参数:
1、投影屏
投影屏尺寸(mm):φ350
投影屏旋转范围:0°~360°
旋转角度显示当量:1′
旋转角度准确度:4′
2、物镜:
放大率 |
5× |
10× |
20× |
50× |
物方线视场 |
φ70 |
φ35 |
φ17.5 |
φ7 |
物方工作距离 |
163.1 |
89.05 |
57.2 |
58 |
放大率误差 |
0.08% |
3、工作台
台面尺寸: 380×230mm
X坐标行程: 200mm. 显示当量:0.001mm
Y坐标行程: 100mm. 显示当量:0.001mm
Z坐标行程: 0—100mm(调焦)
X、Y坐标示值准确度: ( 3+L/75)μm, 其中L为测量长度,单位mm
工作台最大载重:5kg
4、照明光源
透射照明: 12V100W卤钨灯
反射照明: 12V100W卤钨灯
5、仪器外型尺寸mm(长×宽×高):
854×480×1401
6、仪器重量(㎏): 约138
四、功能数显表功能:
1、多点采集确定直线和圆
2、各几何元素预置设定
3、以组合方式确定各几何元素
4、具有坐标旋转、平移功能
5、Z轴可设定为传感器长度或编码器角度值
6、 极坐标、直角坐标转换功能
7、 具有误差修正功能
