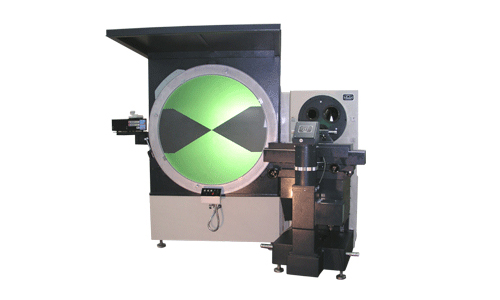

JT7￠1200投影仪
一、特点：
1、投影屏面积大，可以使较大尺寸被测件得到完整的影像。
2、工作台测量范围大，读数系统采用数字显示。
3、工作台从纵、横向传动采用电动，电器开关集中控制，操作使用方便。
4、先进的光栅传感器数显技术和数据处理系统，效率高，误差小。
二、用途：
本仪器能方便而迅速地测量被测件的长度、角度、轮廓，表面形状等，例如：齿轮、凸轮、螺纹，各种样板，各类刀具（滚刀、铣刀、成型车刀。。。。。）以及各种复杂形状的零件，特别适用于大尺寸，复杂形状被测件的测量，因而被广泛应用于汽轮机厂，航发动机厂，工具厂及有关的各种机械制造厂等。
三、规格参数：
1、投影屏：
a 影屏尺寸（mm） φ1200
b 转动最小读数值： 1′
2、物镜
|
放大率 |
10× |
20× |
50× |
100× |
|
物方视场（mm） |
φ120 |
φ60 |
φ24 |
φ12 |
|
工作距离（mm） |
309 |
201 |
123 |
51 |
3、工作台
台面尺寸（mm） 800×230
测量范围（mm）
a 纵向： 300
b 垂向： 60
c 横向（调焦） 200
d 转动： ±12°
e 纵向、垂向数字显示最小显示值： 0.001mm
准确度：（4+40L）μm
4、工作台面离物镜光轴距离： 最大255 mm 最小55 mm
5、使用顶针架时被测件的最大尺寸（mm）：直径φ300，长度450
6、仪器外形尺寸（长×宽×高）：3500×2320×2250
7、主机重量：4000KG
