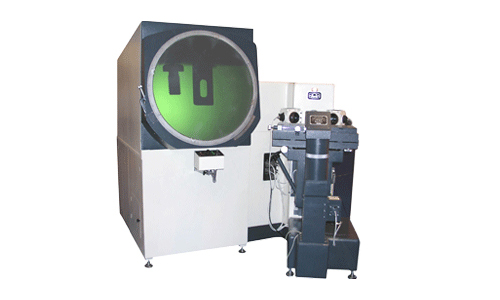

JT5￠800投影仪
一、特点：
1、远心光路设计，测量误差小。
2、电机驱动测量，省力、方便。
3、直插式物镜，锥面配合，弹簧压紧，定中心精确。
4、备有旋转工作台，便于测齿轮类零件。
5、工作台能偏摆±15°，便于测量带螺旋角零件。
二、用途：
本仪器采用卧式光路和大行程工作台，测量范围大，同时工作台带有偏摆功能，增加了对特殊零件的测量。广泛用于机械、仪器、电子等行业，大专院校，研究所及计量检定部门。该仪器能高效地检测各种形状复杂工件的轮廓，表面形状如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。
三、规格参数
1、投影屏
投影屏尺寸（mm）:φ800
投影屏旋转范围：0°~360°
投影屏旋转分度值；1°
游标分划值：1′
2、 物镜
|
物镜放大率 |
10× |
20× |
50× |
100× |
|
物方视场（mm） |
φ80 |
φ40 |
φ16 |
φ8 |
|
物镜工作距离（mm） |
206 |
133 |
85 |
78 |
3、工作台尺寸（mm）：600×200
工作台行程（mm）
纵向：0~200
横向（调焦）：0~25
垂向：0~150
摆动：±15°
4、仪器的准确度：（4+20L）μm，其中L为被测件长度，单位为m
5、使用顶针架时被测件的最大直径φ150 mm
6、被件最大重量：18Kg
7、透射照明：24V/250W卤钨灯
8、反射照明：24V/150W白炽灯
9、仪器外形尺寸（mm）：长×宽×高=2130×1800×1950
10、仪器重量；1500 Kg
四、附件（含标配件及选购件）：
物镜：10× 20× 50× 100×
平面工作台 内外顶针 80 mm标准尺
圆工作台 V型架 500 mm普通玻璃尺
顶针架 放大镜
