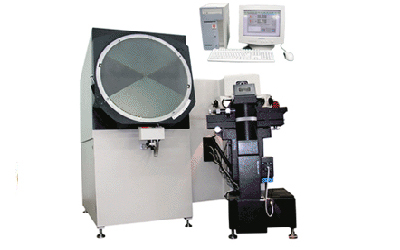

JT5-C数据处理投影仪
一、特点:
1、远心光路设计,测量误差小。
2、电机驱动测量,省力、方便。
3、直插式物镜,锥面配合,弹簧压紧,定中心精确。
4、备有旋转工作台,便于测齿轮类零件。
5、工作台能偏摆±15°,便于测量带螺旋角零件。
6、具有先进的光栅测量技术和功能齐全的数据处理系统,效率高,误差小。
二、用途:
JT5-Cφ800数据处理投影仪是光、机、电、算相结合的精密测量仪器,采用卧式光路和大行程工作台,测量范围大,同时工作台带有偏摆功能。增加了对特殊零件的测量。本仪器广泛用于机械、仪器、电子等行业,大专院校、研究所及计量鉴定部门。该仪器能高效地检测各种形状复杂工件的轮廓。表面形状如冲压件、凸轮、样板、螺纹及成型刀具等。
三、规格参数
1、投影屏
投影屏尺寸(mm):φ800
投影屏旋转范围:0°~360°
投影屏旋转分度值;1°
游标分划值:1′
2、物镜
物镜放大率 |
10× |
20 × |
50× |
100× |
物方视场(mm) |
φ80 |
φ40 |
φ16 |
φ8 |
物镜工作距离(mm) |
206 |
133 |
85 |
78 |
3、工作台尺寸(mm):650×200
工作台行程(mm)
X向:0~200
Y向(调焦):25
Z向:0~150
摆动:±15°
4、X、Y向数显当量:0.001mm
5、仪器的准确度:(4+20L)μm其中L为被测件长度,单位为m
6、使用顶针架时被测件的最大直径:φ150 mm
7、被测件最大重量:18Kg
8、透射照明:24V/250W卤钨灯
9、反射照明:16V/150W白炽灯
10、仪器外形尺寸(mm):长×宽×高=2130×1800×1950
11、仪器重量;1500 Kg
四、 附件(含标配件及选购件):
物镜:10×、 20×、 50×、 100×
平面工作台,内外顶针
圆工作台,V型架
顶针架, 放大镜, CD202二维计算机辅助测试软件, CDS100细分硬卡。
80 mm标准尺,500 mm普通玻璃尺
五、 CD202软件功能
采集功能:
构造功能:构造直线、圆和圆弧.
组合计算机功能:“点与点”组合,“点与线”组合,“线与线求交”组合,“线与线求中”组合,“圆与圆”组合,“圆与直线”组合.
形位公差处理功能:圆和圆弧的圆度、直线度、同轴度、对称度、位置度。
螺纹测量
坐标平移旋转
极坐标变换
信息编辑
输入输出
