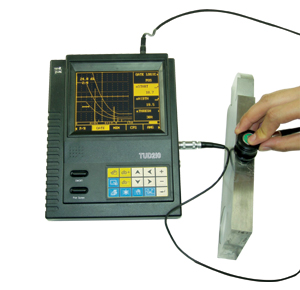

TUD210超声波探伤仪
TUD210超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢构、铁路交通、核能电力、高校等行业。
功能特点：
● 超高采样速率，射频波形细节尽现，最小显示范围2.5mm。
● 同时具备USB和RS232串行通讯口。
● 按键菜单式操作
● 整机全部软件可以通过通讯口在线升级。用户可以在时代网站下载本机嵌入式软件，自行 升级，方便快捷。
● 拥有电子时钟日历。
● 大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值。
● 使用大容量锂离子电池，无记忆性，连续工作时间约6小时。
● 具有三条可调偏置的DAC曲线，可以适应不同行业中DAC曲线的绘制标准。
● EL高亮度图形点阵显示屏，无视角限制、不受温度、阳光影响。
● 具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，有进波、 失波和自动三种报警方式。
● 可以在单探头和双探头两种探伤工作方式之间任意切换。
● 波形显示： 正半波、负半波、全波和射频
● 探头阻尼通过菜单选择在50、150、400之间切换。
● 可以利用标准试块自动生成DAC曲线。
● 具有线性抑制功能，屏高的0～80%，步距：1%。
● 具有打印功能，通过串行打印机打印厚度报告与波幅曲线。
● 可以进行屏幕硬拷贝，将当前屏幕上的图形和菜单拷贝并打印。
● 能够跟PC机通讯，拥有功能强大的windows数据处理软件。
技术参数：
|
名称 |
技术数据 |
|
扫描范围（mm） |
扫描范围（mm）：2.5～5000(钢纵波) |
|
脉冲移位（ms） |
脉冲移位（ms）：-20～+3400 us |
|
探头零点（ms） |
探头零点：0us～99.99us，分辨率0.01 |
|
材料声速（m/s） |
材料声速：1000m/s～9999m/s |
|
输出阻尼（W） |
50，150，400 |
|
频率范围（MHz） |
0.2～10 |
|
增益调节（dB） |
0～110dB |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.2% |
|
探伤灵敏度余量 |
≥50dB |
|
动态范围 |
≥32dB |
|
外型尺寸(mm) |
230×184×53 |
|
重量（kg） |
1.2Kg |
基本配置：
1、主机
2、3A/9V电源适配器
3、探头连接电缆
4、直探头2.5MHz20
5、斜探头5MHz8×9K2
6、耦合剂
7、背带
8、电池
可选附件：
1、串行通讯电缆(9针)
2、PC端通讯软件
3、串行打印机TPUP-NH
4、探头、试块
